TELEGRAFO.
El telégrafo es un dispositivo que utiliza señales eléctricas para la transmisión de mensajes de texto codificados, mediante líneas alámbricas o radiales. El telégrafo eléctrico, o más comúnmente sólo 'telégrafo', reemplazó a los sistemas de transmisión de señales ópticas de semáforos, como los diseñados por Claude Chappe para el ejército francés, y Friedrich Clemens Gerke para el ejército prusiano, convirtiéndose así en la primera forma de comunicación eléctrica.
HISTORIA
En 1825, el físico e inventor británico William Sturgeon inventó el electroimán, arrollando hilo conductor sin aislar alrededor de una herradura de hierro barnizada. El estadounidense Joseph Henry mejoró esta invención en 1828 colocando varios arrollamientos de alambre aislado alrededor de una barra de hierro, creando una electroimán más potente. Tres años después, Henry desarrolló un sistema de telegrafía eléctrica que mejoró en 1835 gracias al relé que inventó, para que fuera usado a través de largos tendidos de cables ya que este dispositivo electromecánico podía reaccionar frente a corrientes eléctricas débiles.
TELEGRAFOS
A lo largo de la historia tuvimos muchos tipos de telegrafos que fueron evolucionando.
Alter y el Telégrafo Elderton:Al otro lado del Atlántico, en 1836, el científico estadounidense David Alter, inventó el primer telégrafo eléctrico americano conocido, en Elderton, Pensilvania, un año antes del telégrafo Morse. Alter demostró el dispositivo a testigos, pero nunca convirtió la idea en un sistema práctico.9 Él fue posteriormente entrevistado para el libro biográfico e histórico Historical Cyclopedia of Indiana and Armstrong Counties (Enciclopedia histórica de Indiana y los Condados de Armstrong), en la que dijo: «Puedo decir que no hay una conexión entre el telégrafo de Morse y de otros, y el mío.... El profesor Morse nunca probablemente ha oído hablar de mí o de mi telégrafo Elderton».
El telégrafo de Gauss-Weber y Carl Steinhei:El matemático, astrónomo y físico alemán Johann Carl Friedrich Gauss y su amigo, el profesor Wilhelm Eduard Weber, desarrollaron en 1831 una nueva teoría sobre el magnetismo terrestre. Entre los inventos más importantes de la época estuvo el magnetómetro unifilar y bifilar, que permitió a ambos medir incluso los más pequeños desvíos de la aguja de una brújula. El 6 de mayo de 1833, ambos instalaron una línea telegráfica de 1200 metros de longitud sobre los tejados de la población alemana de Gotinga donde ambos trabajaban, uniendo la universidad con el observatorio astronómico. Gauss combinó el multiplicador Poggendorff-Schweigger con su magnetómetro para construir un galvanómetro. Para cambiar la dirección de la corriente eléctrica, construyó un interruptor de su propia invención. Como resultado, fue capaz de hacer que la aguja del extremo receptor se moviera en la dirección establecida por el interruptor en el otro extremo de la línea.Telégrafo MorseSe cuenta10 que la idea del telégrafo se le ocurrió al pintor estadounidense Samuel Morse un día de 1836, que venía de regreso a su país desde el continente europeo al escuchar casualmente una conversación entre pasajeros del barco sobre electromagnetismo. Morse comenzó a pensar sobre el tema y se obsesionó tanto con este, que vivió y comió durante meses en su estudio de pintura, tal como anotó en su diario personal.
A partir de artículos de su estudio como un caballete, un lápiz, piezas de un reloj viejo y un péndulo, Morse fabricó un aparato entonces bastante voluminoso. El funcionamiento básico era simple: si no había flujo de electricidad, el lápiz dibujaba una línea recta. Cuando había ese flujo, el péndulo oscilaba y en la línea se dibujaba un zigzag. Paulatinamente, Morse introdujo varias mejoras al diseño inicial hasta que finalmente, junto con su colega el maquinista e inventor estadounidense Alfred Vail, creó el código que lleva su nombre. Surgió así otro código que puede considerarse binario, pues de la idea inicial se pasó a considerar un carácter formado por tres elementos: punto, raya y espacio.
El sistema de Cooke y Wheatstone carecía de signos de puntuación, minúsculas, y de las letras C, J, Q, y Z; lo que originaba errores de escritura o sustituciones de una palabra por otra. Tanto en el emisor como en el receptor se encontraba en una consola con 10 pulsadores o interruptores y un cuadrante romboidal con el alfabeto grabado. Para enviar un carácter cualquiera, éste se buscaba en el cuadrante y se observaba hasta cuales galvanómetros llegaban las líneas que partían del carácter. Entonces se pulsaban los dos interruptores correspondientes de la fila superior o inferior, dependiendo del lugar donde se hallara la letra. Tomando como referencia la imagen que aquí aparece, para transmitir la letra "A" solo hacía falta pulsar el primer y quinto interruptores de la fila superior. Para la letra "W", solo era necesario pulsar el segundo y quinto interruptores de la fila inferior. En el extremo receptor, el cuadrante era leído secuencialmente por el operador y se transcribía el mensaje en forma manual.
Telégrafo impresor de Hughes:En 1855, el físico y músico británico David Edward Hughes creó y patentó el primer sistema de impresión para telegrafía. En realidad, Hughes solo buscaba crear una impresora que transcribiera las notas musicales mientras tocaba una pieza. De hecho, el equipo que diseñó consta tanto de un teclado similar al de un piano con 28 teclas, además de una tecla de "Mayúsculas" (Shift en teclados para idioma inglés) como las que tendrían después las máquinas de escribir, máquinas de telex y computadoras. Cada pulsación en el teclado, equivalía al envío de una señal que hacía que una rueda tipográfica imprimiera el carácter correspondiente en el lado receptor.

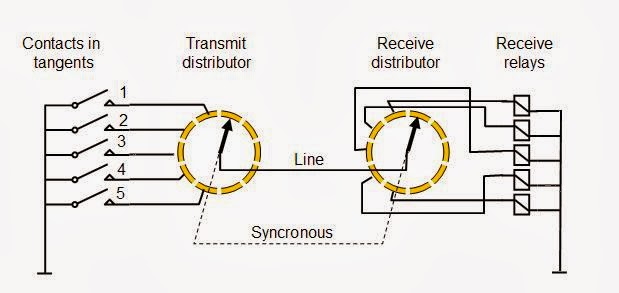

Telégrafo de Baudot:El Ingeniero Telegráfico francés Émile Baudot mientras trabajaba como operador en la Administración de Correos y Telégrafos, unió los conocimientos que tenía del telégrafo de Hughes con los de una máquina de multiplexación creada en 1871 por Bernard Meyer y la codificación de 5 bits de Gauss y Weber para desarrollar su propio sistema telegráfico. El teclado, en lugar de tener las 28 teclas del sistema de Hughes, tenía 5: 2 en el lado izquierdo y 3 en el derecho. Pulsando diversas combinaciones de estas cinco teclas, el operador codificaba el carácter a enviar, según la tabla de códigos creada por Émile Baudot. El inventor también desarrolló otro dispositivo capaz de enviar varios mensajes al mismo tiempo, conocido como Distribuidor al cual se podían conectar varios teclados. Este dispositivo era una versión electromecánica del acceso múltiple por división de tiempo.En el extremo de recepción, otro distribuidor similar estaba conectado a varias impresoras, que imprimían las letras, números y signos del alfabeto correspondientes en tiras de papel, que luego se cortaban y pegaban en una hoja de papel.16El 17 de junio de 1874, Baudot patentó una primera versión de su equipo denominado “Sistema de telegrafía rápida” y un año después fue aceptado por la Administración de Correos y Telégrafos francesa, que estableció la primera línea con estos equipos en noviembre de 1877, entre las ciudades de París y Burdeos.
FUNCIONAMIENTO
Cuando en la estación emisora se cierra el interruptor, comúnmente llamado manipulador, circula una corriente desde la batería eléctrica hasta la línea y el electroimán, lo que hace que sea atraída una pieza metálica terminada en un punzón que presiona una tira de papel, que se desplaza mediante unos rodillos de arrastre, movidos por un mecanismo de relojería, sobre un cilindro impregnado de tinta, de tal forma que, según la duración de la pulsación del interruptor, se traducirá en la impresión de un punto o una raya en la tira de papel. La combinación de puntos y rayas en el papel se puede traducir en caracteres alfanuméricos mediante el uso de un código convenido, en la práctica el más utilizado durante muchos años ha sido el código Morse.
Posteriores mejoras de los dispositivos emisores y transmisores han permitido la transmisión de mensajes de forma más rápida, sin necesidad de recurrir a un manipulador y a la traducción manual del código, así como el envío simultáneo de más de una transmisión por la misma línea. Uno de estos dispositivos telegráficos avanzados es el teletipo, cuyo modelo inicial era una máquina de escribir especial que transmitía como señales eléctricas las pulsaciones sobre un teclado, mientras imprimía sobre un rollo de papel o hacía perforaciones en una cinta también hecha de papel. Las formas más modernas de esta máquina se fabricaron con un monitor o pantalla en lugar de una impresora. El sistema todavía es utilizado por personas sordas o con serias discapacidades auditivas, a fin de enviar mensajes de texto sobre la red telefónica.
Aqui os dejo un video que creo que narra la historia del telegrafo y puede ser divertido.
TELEFONO
DEFINICION:
Es un dispositivo de telecomunicación diseñado para transmitir señales acústicas por medio de señales eléctricas a distancia.
En 1876, tras haber descubierto que para transmitir voz humana sólo se podía utilizar una corriente continua, el inventor escocés nacionalizado en EE.UU. Alexander Graham Bell, construyó y patentó unas horas antes que su compatriota Elisha Gray el primer teléfono capaz de transmitir y recibir voz humana con toda su calidad y timbre. Tampoco se debe dejar de lado a Thomas Alva Edison, que introdujo notables mejoras en el sistema, entre las que se encuentra el micrófono de gránulos de carbón.
El 11 de junio de 2002 el Congreso de los Estados Unidos aprobó la resolución 269, por la que reconoció que el inventor del teléfono había sido Antonio Meucci y no Alexander Graham Bell. En la resolución, aprobada por unanimidad, los representantes estadounidenses estiman que «la vida y obra de Antonio Meucci debe ser reconocida legalmente, y que su trabajo en la invención del teléfono debe ser admitida». Según el texto de esta resolución, Antonio Meucci instaló un dispositivo rudimentario de telecomunicaciones entre el sótano de su casa de Staten Island (Nueva York) y la habitación de su mujer, en la primera planta.
¿COMO FUNCIONA?
El teléfono convencional está formado por dos circuitos que funcionan juntos: el circuito de conversación, que es la parte analógica, y el circuito de marcación, que se encarga de la marcación y llamada. Tanto las señales de voz como las de marcación y llamada (señalización), así como la alimentación, comparten el mismo par de hilos; a esto a veces se le llama «señalización dentro de la banda (de voz)».
La impedancia característica de la línea es 600Ω. Lo más llamativo es que las señales procedentes del teléfono hacia la central y las que se dirigen a él desde ella viajan por esa misma línea de sólo 2 hilos. Para poder combinar en una misma línea dos señales (ondas electromagnéticas) que viajen en sentidos opuestos y para luego poder separarlas se utiliza un dispositivo llamado transformador híbrido o bobina híbrida, que no es más que un acoplador de potencia (duplexor).
Circuito de conversación: la híbrida telefónica.
El circuito de conversación consta de cuatro componentes principales: la bobina híbrida; el auricular; el micrófono de carbón y una impedancia de 600 Ω, para equilibrar la híbrida. La híbrida consiste en un transformador con tres embobinados, L1, L2 y L3.
Transferencia de señal desde el micrófono a la línea.
La señal que se origina en el micrófono se reparte a partes iguales entre L1 y L2. La primera va a la línea y la segunda se pierde en la carga, pero L1 y L2 inducen corrientes iguales y de sentido contrario en L3, que se cancelan entre sí, evitando que la señal del micrófono alcance el auricular. En la práctica la impedancia de la carga no es exactamente igual a la impedancia de la línea, por lo que las corrientes inducidas en L3 no se anulan completamente. Esto tiene un efecto útil, cual es que parte de la señal generada en el micrófono se escuche también en el auricular local (efecto «side tone»), lo que permite que quién habla se escuche asimismo percibiendo que el «circuito no está muerto».
Transferencia de señal desde la línea al auricular.
La señal que viene por la línea provoca la circulación de corrientes tanto por L1 como Estas corrientes inducen, sumándose, en L3 la corriente que se lleva al auricular. Si bien la señal que viene por la línea provoca la circulación de una pequeña corriente por el micrófono, este hecho no afecta la conversación telefónica.
El circuito de conversación real es algo más complejo: a) añade un varistor a la entrada, para mantener la polarización del micrófono a un nivel constante, independientemente de lo lejos que esté la central local; y b) mejora el efecto «side tone», conectando el auricular a la impedancia de carga, para que el usuario tenga una pequeña realimentación y pueda oír lo que dice. Sin ella, tendería a elevar mucho la voz.por L2.
Finalmente, el circuito de marcación mecánico, formado por el disco, que, cuando retrocede, acciona un interruptor el número de veces que corresponde al dígito. El cero tiene 10 pulsos. El timbre va conectado a la línea a través del «gancho», que es un conmutador que se acciona al descolgar. Una tensión alterna de 75 V en la línea hace sonar el timbre.
Marcación por tonos.
Como la línea alimenta el micrófono a 4.8 V, esta tensión se puede utilizar para alimentar, también, circuitos electrónicos. Uno de ellos es el marcador por tonos. Tiene lugar mediante un teclado que contiene los dígitos y alguna tecla más (* y #), cuya pulsación produce el envío de dos tonos simultáneos para cada pulsación. Estos circuitos podían ser tanto bipolares (I²L, normalmente) como CMOS, y añadían nuevas prestaciones, como repetición del último número (redial) o memorias para marcación rápida, pulsando una sola tecla.
El timbre electromecánico, que se basa en un electroimán que acciona un badajo que golpea la campana a la frecuencia de la corriente de llamada (25 Hz), se ha visto sustituido por generadores de llamada electrónicos, que, igual que el timbre electromecánico, funcionan con la tensión de llamada (75 V de corriente alterna a una frecuencia de 25 Hz, enviada superpuesta a los 48 Voltios de tensión continua de la línea). Suelen incorporar un oscilador de periodo en torno a 0,5 s, que conmuta la salida entre dos tonos producidos por otro oscilador. El circuito va conectado a un pequeño altavoz piezoeléctrico. Resulta curioso que se busquen tonos agradables para sustituir la estridencia del timbre electromecánico, cuando éste había sido elegido precisamente por ser muy molesto y obligar así al usuario a atender la llamada gracias al timbre.
LA EVOLUCIÓN DEL TELÉFONO.
LA RADIO
Es un medio de comunicación que se basa en el envío de señales de audio a través de ondas de radio, si bien el término se usa también para otras formas de envío de audio a distancia como la radio por Internet.
HISTORIA
En 1873 el físico escocés James Clerk Maxwell formuló la teoría de las ondas electromagnéticas, que son la base de la radio. En 1887 el físico alemánHeinrich Hertz descubrió las ondas de radio, y en 1894 Nikola Tesla hizo su primera demostración en público de una transmisión de radio. Al poco tiempo, en 1895, el italiano Guillermo Marconi construyó el primer sistema de radio, logrando en 1901 enviar señales a la otra orilla del Atlántico, pero como lo hizo con patentes de Tesla se le atribuye el trabajo a este último.En los años 1920.
la amplificación mediante válvula termoiónica revolucionó tanto los radiorreceptores como los radiotransmisores.
En 1933 Edwin Armstrong describe un sistema de radio de alta calidad, menos sensible a los parásitos radioeléctricos que la AM, utilizando la modulación de frecuencia (FM). A finales de la década este procedimiento se establece de forma comercial, al montar a su cargo el propio Armstrong una emisora con este sistema.
En 1943 la Corte Suprema de los Estados Unidos cede a Tesla los derechos de invención de la radio luego de interponer éste una demanda de plagio de sus patentes.
En los años 1950 la tecnología radiofónica experimentó un gran número de mejoras que se tradujeron en la generalización del uso del transistor.
En 1957, la firma Regency introduce el primer receptor transistorizado, lo suficientemente pequeño para ser llevado en un bolsillo y alimentado por una pequeña batería. Era fiable porque al no tener válvulas no se calentaba. Durante los siguientes veinte años los transistores desplazaron a las válvulas casi por completo, excepto para muy altas potencias o frecuencias.
Entre las décadas de los años 1960 y 1980 la radio entra en una época de declive debido a la competencia de la televisión y el hecho que las emisoras dejaron de emitir en onda corta (de alcance global) por VHF (el cual solo tiene un alcance de cientos de kilómetros).
En los años 1990 las nuevas tecnologías digitales comienzan a aplicarse al mundo de la radio. Aumenta la calidad del sonido y se hacen pruebas con la radio satelital (también llamada radio HD), esta tecnología permite el resurgimiento en el interés por la radio.
ESPECTRO DE FRECUENCIAS
El espectro de frecuencia se caracteriza por la distribución de amplitudes para cada frecuencia de un fenómeno ondulatorio (sonoro, luminoso o electromagnético) que sea superposición de ondas de varias frecuencias. También se llama espectro de frecuencia al gráfico de intensidad frente a frecuencia de una onda particular.
El espectro de frecuencias o descomposición espectral de frecuencias puede aplicarse a cualquier concepto asociado con frecuencia o movimientos ondulatorios como son los colores, las notas musicales, las ondas electromagnéticas de radio o TV e incluso la rotación regular de la tierra.
COMO FUNCIONA.
Imagínate que estás en la orilla de un lago y decides lanzar una piedra al agua. Si la superficie del lago está tersa, verás cómo la caída súbita de la piedra forma en el agua ondas. En muchos aspectos, la radio que está en tu casa funciona exactamente igual.
La piedra no se lanza sola, ni se levanta del suelo sola: para ello hace falta energía, más específicamente, hace falta la energía necesaria. Así ocurre con la radio. Lo primero que se requiere para que funcione es energía eléctrica.
En el caso de la piedra lanzada al agua, las ondas producidas se extenderán varios metros, pues la energía ha traspuesto una cierta distancia. Una estación radiodifusora produce una acción similar: por medio de la electricidad, las ondas se transmiten al espacio y viajan una cierta distancia hasta llegar al aparato receptor. La música o las noticias que escuchamos en la radio tienen que recorrer la distancia que hay entre la estación que la emite y el lugar donde se escuchan.
Partes de una radio.
Si pudiésemos verlas nos daríamos cuenta de que hay miles de ondas de radio distintas alrededor nuestro ahora mismo, señales de radio, emisiones AM y FM, radios de la policía y de bomberos, conversaciones por teléfono, señales de GPS... Cada una de estas señales tiene unas características distintas.
En la radio tenemos dos partes, un transmisor y un receptor. El transmisor es capaz de traducir la señal de voz o las imágenes en el caso de una televisión y transmitirla como ondas con una frecuencia determinada que el receptor intercepta y traduce como una señal sonora o visual. Tanto el emisor como el receptor usan una antena para emitir y recibir la señal de radio.
A qui os dejo un video se escucha bajo pero se entiende.
EL MOVIL.
LA TELEFONÍA MOVIL:
También llamada telefonía celular, básicamente está formada por dos grandes partes: una red de comunicaciones (o red de telefonía móvil) y los terminales (o teléfonos móviles) que permiten el acceso a dicha red.
La telefonía móvil de hoy en día se ha convertido en un instrumento muy útil debido a la fácil comunicación entre personas. Los aparatos cuentan con características muy eficaces para utilizarlos de cualquier manera. Los celulares cuentan con distintas aplicaciones que pueden facilitar diversas labores cotidianas.
FUNCIONAMIENTO:
La comunicación telefónica es posible gracias a la interconexión entre centrales móviles y públicas. Según las bandas o frecuencias en las que opera el móvil, podrá funcionar en una parte u otra del mundo.
La telefonía móvil consiste en la combinación de una red de estaciones transmisoras o receptoras de radio (repetidores, estaciones base o BTS) y una serie de centrales telefónicas de conmutación de 1er y 5º nivel (MSC y BSC respectivamente), que posibilita la comunicación entre terminales telefónicos portátiles (teléfonos móviles) o entre terminales portátiles y teléfonos de la red fija tradicional.
En su operación, el teléfono móvil establece comunicación con una estación base y, a medida que se traslada, los sistemas computacionales que administran la red van transmitiendo la llamada a la siguiente estación base de forma transparente para el usuario. Es por eso que se dice que las estaciones base forman una red de celdas, cual panal de abeja, sirviendo cada estación base a los equipos móviles que se encuentran en su celda.
CONTAMINACIÓN ELECTRICA:
La denominada contaminación electromagnética, también conocida como electropolución, es la supuesta contaminación producida por las radiaciones del espectro electromagnético generadas por equipos electrónicos u otros elementos producto de la actividad humana.
Numerosos organismos como la Organización Mundial de la Salud, la Comisión Europea, la Universidad Complutense de Madrid,la Asociación Española contra el Cáncer, el Ministerio de Sanidad y Consumo de España, o el Consejo Superior de Investigaciones Científicas de España han emitido informes que descartan daños a la salud debido a las emisiones de radiación electromagnética, incluyendo las de los teléfonos móviles.
EL MOVIL.
LA TELEFONÍA MOVIL:
También llamada telefonía celular, básicamente está formada por dos grandes partes: una red de comunicaciones (o red de telefonía móvil) y los terminales (o teléfonos móviles) que permiten el acceso a dicha red.
La telefonía móvil de hoy en día se ha convertido en un instrumento muy útil debido a la fácil comunicación entre personas. Los aparatos cuentan con características muy eficaces para utilizarlos de cualquier manera. Los celulares cuentan con distintas aplicaciones que pueden facilitar diversas labores cotidianas.
FUNCIONAMIENTO:
La comunicación telefónica es posible gracias a la interconexión entre centrales móviles y públicas. Según las bandas o frecuencias en las que opera el móvil, podrá funcionar en una parte u otra del mundo.
La telefonía móvil consiste en la combinación de una red de estaciones transmisoras o receptoras de radio (repetidores, estaciones base o BTS) y una serie de centrales telefónicas de conmutación de 1er y 5º nivel (MSC y BSC respectivamente), que posibilita la comunicación entre terminales telefónicos portátiles (teléfonos móviles) o entre terminales portátiles y teléfonos de la red fija tradicional.
En su operación, el teléfono móvil establece comunicación con una estación base y, a medida que se traslada, los sistemas computacionales que administran la red van transmitiendo la llamada a la siguiente estación base de forma transparente para el usuario. Es por eso que se dice que las estaciones base forman una red de celdas, cual panal de abeja, sirviendo cada estación base a los equipos móviles que se encuentran en su celda.
CONTAMINACIÓN ELECTRICA:
La denominada contaminación electromagnética, también conocida como electropolución, es la supuesta contaminación producida por las radiaciones del espectro electromagnético generadas por equipos electrónicos u otros elementos producto de la actividad humana.
Numerosos organismos como la Organización Mundial de la Salud, la Comisión Europea, la Universidad Complutense de Madrid,la Asociación Española contra el Cáncer, el Ministerio de Sanidad y Consumo de España, o el Consejo Superior de Investigaciones Científicas de España han emitido informes que descartan daños a la salud debido a las emisiones de radiación electromagnética, incluyendo las de los teléfonos móviles.
HISTORIA
Se remonta a los inicios de la Segunda Guerra Mundial, donde ya se veía que era necesaria la comunicación a distancia de un lugar a otro, es por eso que la compañía Motorola creó un equipo llamado Handie Talkie H12-16,[cita requerida] que es un equipo que permite el contacto con las tropas vía ondas de radio cuya banda de frecuencias en ese tiempo no superaban los 600 kHz.
Comenzaron a perfeccionar y amoldar las características de este nuevo sistema revolucionario ya que permitía comunicarse a distancia. Fue así que en los años 1980 se llegó a crear un equipo que ocupaba recursos similares a los Handie Talkie pero que iba destinado a personas que por lo general eran grandes empresarios y debían estar comunicados, es ahí donde se crea el teléfono móvil y marca un hito en la historia de los componentes inalámbricos ya que con este equipo podría hablar a cualquier hora y en cualquier lugar.
Se remonta a los inicios de la Segunda Guerra Mundial, donde ya se veía que era necesaria la comunicación a distancia de un lugar a otro, es por eso que la compañía Motorola creó un equipo llamado Handie Talkie H12-16,[cita requerida] que es un equipo que permite el contacto con las tropas vía ondas de radio cuya banda de frecuencias en ese tiempo no superaban los 600 kHz.
Comenzaron a perfeccionar y amoldar las características de este nuevo sistema revolucionario ya que permitía comunicarse a distancia. Fue así que en los años 1980 se llegó a crear un equipo que ocupaba recursos similares a los Handie Talkie pero que iba destinado a personas que por lo general eran grandes empresarios y debían estar comunicados, es ahí donde se crea el teléfono móvil y marca un hito en la historia de los componentes inalámbricos ya que con este equipo podría hablar a cualquier hora y en cualquier lugar.
1 GENERACIÓN
En 1981 el fabricante Ericsson lanza el sistema NMT 450 (Nordic Mobile Telephony 450 MHz). Este sistema seguía utilizando canales de radio analógicos (frecuencias en torno a 450 MHz) con modulación en frecuencia (FM). Era el primer sistema del mundo de telefonía móvil tal como se entiende hasta hoy en día.
Los equipos 1G pueden parecer algo aparatosos para los estándares actuales pero fueron un gran avance para su época, ya que podían ser trasladados y utilizados por una única persona.
2 GENERACIÓN
En 1981 el fabricante Ericsson lanza el sistema NMT 450 (Nordic Mobile Telephony 450 MHz). Este sistema seguía utilizando canales de radio analógicos (frecuencias en torno a 450 MHz) con modulación en frecuencia (FM). Era el primer sistema del mundo de telefonía móvil tal como se entiende hasta hoy en día.
Los equipos 1G pueden parecer algo aparatosos para los estándares actuales pero fueron un gran avance para su época, ya que podían ser trasladados y utilizados por una única persona.
2 GENERACIÓN
En la década de 1990 nace la segunda generación, que utiliza sistemas como GSM, IS-136, iDEN e IS-95. Las frecuencias utilizadas en Europa fueron de 900 y 1800 MHz.
El desarrollo de esta generación tiene como piedra angular la digitalización de las comunicaciones. Las comunicaciones digitales ofrecen una mejor calidad de voz que las analógicas, además se aumenta el nivel de seguridad y se simplifica la fabricación del Terminal (con la reducción de costos que ello conlleva). En esta época nacen varios estándares de comunicaciones móviles: D-AMPS (EE. UU.), Personal Digital Cellular (Japón), cdmaOne (EE. UU. y Asia) y GSM.
Muchas operadoras telefónicas móviles implementaron Acceso múltiple por división de tiempo (TDMA) y Acceso múltiple por división de código (CDMA) sobre las redes Amps existentes convirtiéndolas así en redes D-AMPS. Esto trajo como ventaja para estas empresas poder lograr una migración de señal analógica a señal digital sin tener que cambiar elementos como antenas, torres, cableado, etc. Inclusive, esta información digital se transmitía sobre los mismos canales (y por ende, frecuencias de radio) ya existentes y en uso por la red analógica. La gran diferencia es que con la tecnología digital se hizo posible hacer Multiplexion, tal que en un canal antes destinado a transmitir una sola conversación a la vez se hizo posible transmitir varias conversaciones de manera simultánea, incrementando así la capacidad operativa y el número de usuarios que podían hacer uso de la red en una misma celda en un momento dado.
3 GENERACIÓN
3G nace de la necesidad de aumentar la capacidad de transmisión de datos para poder ofrecer servicios como la conexión a Internet desde el móvil, la videoconferencia, la televisión y la descarga de archivos. En este momento el desarrollo tecnológico ya posibilita un sistema totalmente nuevo: UMTS (Universal Mobile Telecommunications System).
UMTS utiliza la tecnología CDMA, lo cual le hace alcanzar velocidades realmente elevadas (de 144 kbit/s hasta 7.2 Mbit/s, según las condiciones del terreno).
UMTS ha sido un éxito total en el campo tecnológico pero no ha triunfado excesivamente en el aspecto comercial. Se esperaba que fuera un bombazo de ventas como GSM pero realmente no ha resultado ser así ya que, según parece, la mayoría de usuarios tiene bastante con la transmisión de voz y la transferencia de datos por GPRS y EDGE.
4 GENERACIÓN
La generación 4, o 4G es la evolución tecnológica que ofrece al usuario de telefonía móvil un mayor ancho de banda que permite, entre muchas otras cosas, la recepción de televisión en Alta Definición.
TELEVISIÓN
La televisión es un sistema para la transmisión y recepción de imágenes en movimiento y sonido a distancia que emplea un mecanismo de difusión. La transmisión puede ser efectuada por medio de ondas de radio, por redes de televisión por cable, Televisión por satélite o IPTV. El receptor de las señales es el televisor.
La palabra «televisión» es un híbrido de la voz griega τῆλε (tēle, «lejos») y la latina visiōnem (acusativo de visiō «visión»). El término televisión se refiere a todos los aspectos de transmisión y programación de televisión. A veces se abrevia como TV. Este término fue utilizado por primera vez en 1900 por Constantin Perskyi en el Congreso Internacional de Electricidad de París (CIEP).
La televisión es el medio de comunicación de masas por excelencia, de manera que la reflexión filosófica sobre ellos, se aplica a ésta.
El Día Mundial de la Televisión se celebra el 21 de noviembre en conmemoración de la fecha en que se celebró en 1996 el primer Foro Mundial de Televisión en las Naciones Unidas.
TELEVISIÓN
La televisión es un sistema para la transmisión y recepción de imágenes en movimiento y sonido a distancia que emplea un mecanismo de difusión. La transmisión puede ser efectuada por medio de ondas de radio, por redes de televisión por cable, Televisión por satélite o IPTV. El receptor de las señales es el televisor.
La palabra «televisión» es un híbrido de la voz griega τῆλε (tēle, «lejos») y la latina visiōnem (acusativo de visiō «visión»). El término televisión se refiere a todos los aspectos de transmisión y programación de televisión. A veces se abrevia como TV. Este término fue utilizado por primera vez en 1900 por Constantin Perskyi en el Congreso Internacional de Electricidad de París (CIEP).
La televisión es el medio de comunicación de masas por excelencia, de manera que la reflexión filosófica sobre ellos, se aplica a ésta.
El Día Mundial de la Televisión se celebra el 21 de noviembre en conmemoración de la fecha en que se celebró en 1996 el primer Foro Mundial de Televisión en las Naciones Unidas.
TIPOS:
La televisión hasta tiempos recientes, principios del siglo XXI, fue analógica totalmente y su modo de llegar a los televidentes era mediante el aire con ondas de radio en las bandas de VHF y UHF. Pronto salieron las redes de cable que distribuían canales por las ciudades. Esta distribución también se realizaba con señal analógica, las redes de cable pueden tener una banda asignada, más que nada para poder realizar la sintonía de los canales que llegan por el aire junto con los que llegan por cable. Su desarrollo depende de la legislación de cada país, mientras que en algunos de ellos se desarrollaron rápidamente, como en Inglaterra y Estados Unidos, en otros como España no han tenido casi importancia hasta que a finales del siglo XXla legislación permitió su instalación.
El satélite, que permite la llegada de la señal a zonas muy remotas y de difícil acceso, su desarrollo, a partir de la tecnología de los lanzamientos espaciales, permitió la explotación comercial para la distribución de las señales de televisión. El satélite realiza dos funciones fundamentales, la de permitir los enlaces de las señales de un punto al otro del orbe, mediante enlaces de microondas, y la distribución de la señal en difusión.
DIFUSON DIGITAL
Estas formas de difusión se han mantenido con el nacimiento de la televisión digital con la ventaja de que el tipo de señal es muy robusta a las interferencias y la norma de emisión está concebida para una buena recepción. También hay que decir que acompaña a la señal de televisión una serie de servicios extras que dan un valor añadido a la programación y que en la normativa se ha incluido todo un campo para la realización de la televisión de pago en sus diferentes modalidades.
TERRESTRE
La difusión analógica por vía terrestre, por radio, está constituida de la siguiente forma; del centro emisor se hacen llegar las señales de vídeo y audio hasta los transmisores principales situados en lugares estratégicos, normalmente en lo alto de alguna montaña dominante. Estos enlaces se realizan mediante enlaces de microondas punto a punto. Los transmisores principales cubren una amplia zona que se va rellenando, en aquellos casos que haya sombras, con reemisores. La transmisión se realiza en las bandas de UHF y VHF, aunque esta última está prácticamente extinguida ya que en Europa se ha designado a la aeronáutica y a otros servicios como la radio digital.
Artículo principal: Televisión Digital Terrestre
La difusión de la televisión digital vía terrestre, conocida como TDT se realiza en la misma banda de la difusión analógica. Los flujos de transmisión se han reducido hasta menos de 6 Mb/s lo que permite la incorporación de varios canales. Lo normal es realizar una agrupación de cuatro canales en un Mux el cual ocupa un canal de la banda (en analógico un canal es ocupado por un programa). La característica principal es la forma de modulación. La televisión terrestre digital dentro del sistema DVB-T utiliza para su transmisión la modulación OFDM Orthogonal Frecuency Division Multiplex que le confiere una alta inmunidad a los ecos, aún a costa de un complicado sistema técnico. La OFDM utiliza miles de portadoras para repartir la energía de radiación, las portadoras mantienen la ortogonalidad en el dominio de la frecuencia. Se emite durante un tiempo útil al que sigue una interrupción llamada tiempo de guarda. Para ello todos los transmisores deben estar síncronos y emitir en paralelo un bit del flujo de la señal. El receptor recibe la señal y espera el tiempo de guarda para procesarla, en esa espera se desprecian los ecos que se pudieran haber producido. La sincronía en los transmisores se realiza mediante un sistema de GPS.
TIPOS DE TELES
LCD:Las LCD o pantallas de cristal líquido se empezaron a emplear en dispositivos portátiles como teléfonos móviles y computadoras portátiles. Con el transcurrir del tiempo, los monitores de PC y los televisores fueron dejando de fabricarse con tubos catódicos y se pasó a construirlos con pantallas planas de cristal líquido o de plasma, y ahora las pantallas más avanzadas son de LED.
Cabe decir que estas pantallas son tan finas gracias a la ausencia de tubos de radios catodicos.
Cabe decir que estas pantallas son tan finas gracias a la ausencia de tubos de radios catodicos.
LED:Los ledes se usan como indicadores en muchos dispositivos y en iluminación. Los primeros ledes emitían luz roja de baja intensidad, pero los dispositivos actuales emiten luz de alto brillo en elespectro, infrarrojo, visible y ultravioleta.
Debido a sus altas frecuencias de operación son también útiles en tecnologías avanzadas de comunicaciones. Los ledes infrarrojos también se usan en unidades de control remoto de muchos productos comerciales incluyendo televisores e infinidad de aplicaciones de hogar y consumo doméstico.
Debido a sus altas frecuencias de operación son también útiles en tecnologías avanzadas de comunicaciones. Los ledes infrarrojos también se usan en unidades de control remoto de muchos productos comerciales incluyendo televisores e infinidad de aplicaciones de hogar y consumo doméstico.
PLASMA:Es un dispositivo de pantalla plana habitualmente usada en televisores de gran formato (de 37 a 70 pulgadas). También hoy en día es utilizado en televisores de pequeños formatos, como 22, 26 y 32 pulgadas. Una desventaja de este tipo de pantallas en grandes formatos, como 42, 45, 50, y hasta 70 pulgadas, es la alta cantidad de calor que emanan, lo que no es muy agradable para un usuario que guste de largas horas de televisión o videojuegos. Consta de muchas celdas diminutas situadas entre dos paneles de cristal que contienen una mezcla de gases nobles (neón y xenón). El gas en las celdas se convierte eléctricamente en plasma, el cual provoca que unasubstancia fosforescente (que no es fósforo) emita luz.
3D:
Todo proceso que permite crear imágenes en 3D a partir de un par estéreo se conoce con el nombre de estereoscopía, y fundamentalmente se basa en el principio natural de la visión humana, en donde cada uno de nuestros ojos capta en un mismo instante una imagen ligeramente diferente a la del otro ojo, debido a la distancia que los separa. Ambas imágenes son procesadas por nuestro cerebro, permitiéndonos observar el mundo en 3D, tal como lo conocemos. Si bien la televisión comercial en 3D es relativamente nueva, las técnicas de visualización estereoscópicas son tan antiguas como los orígenes de la fotografía. Las imágenes de video proyectadas por un televisor en 3D (así como otros sistemas estereoscópicos como el Cine 3D), son creadas con el mismo principio: una escena es capturada a través de 2 cámaras ligeramente separadas, y luego es proyectada, utilizando lentes especiales de manera que cada imagen solo sea vista por uno de nuestros ojos.
OLED
(siglas en inglés de Organic Light-Emitting Diode, en español: diodo orgánico de emisión de luz) es un diodo que se basa en una capa electroluminiscente formada por una película de componentes orgánicos que reaccionan, a una determinada estimulación eléctrica, generando y emitiendo luz por sí mismos.Puede y podrá ser usado en todo tipo de aplicaciones: televisores, monitores, pantallas de dispositivos portátiles (teléfonos móviles, PDA, reproductores de audio...), indicadores de información o de aviso, etc., con formatos que bajo cualquier diseño irán desde unas dimensiones pequeñas (2 pulgadas) hasta enormes tamaños (equivalentes a los que se están consiguiendo con LCD).Mediante los OLED también se pueden crear grandes o pequeños carteles de publicidad, así como fuentes de luz para iluminar espacios generales. Además, algunas tecnologías OLED tienen la capacidad de tener una estructura flexible, lo que ya ha dado lugar a desarrollar pantallas plegables o enrollables, y en el futuro quizá pantallas sobre ropa y tejidos, etc.
La degradación de los materiales OLED han limitado su uso por el momento. Actualmente se está investigando para dar solución a los problemas derivados de esta degradación, hecho que hará de los OLED una tecnología que puede reemplazar la actual hegemonía de las panta
las LCD (TFT) y de la pantalla de plasma.
INTERNET
es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, lo cual garantiza que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial. Sus orígenes se remontan a 1969, cuando se estableció la primera conexión de computadoras, conocida como Arpanet, entre tres universidades en California y una en Utah, Estados Unidos.
Uno de los servicios que más éxito ha tenido en Internet ha sido la World Wide Web (WWW o la Web), a tal punto que es habitual la confusión entre ambos términos. La WWW es un conjunto de protocolos que permite, de forma sencilla, la consulta remota de archivos de hipertexto. Esta fue un desarrollo posterior (1990) y utiliza Internet como medio de transmisión
tecnología de Internet
Los proveedores de servicios de Internet conectar a los clientes (pensado en el "fondo" de la jerarquía de enrutamiento) a los clientes de otros ISPs. En el "top" de la jerarquía de enrutamiento son una decena de redes de nivel 1, las grandes empresas de telecomunicaciones que intercambiar tráfico directamente "a través" a todas las otras redes de nivel 1 a través de acuerdos de interconexión pendientes de pago. Nivel 2 redes de compra de tránsito a Internet desde otro ISP para llegar a por lo menos algunas partes de la Internet mundial, aunque también pueden participar en la interconexión no remunerado (sobre todo para los socios locales de un tamaño similar). ISP puede utilizar un solo "aguas arriba" proveedor de conectividad, o utilizar multihoming para proporcionar protección contra los problemas con los enlaces individuales. Puntos de intercambio Internet crear conexiones físicas entre múltiples ISPs, a menudo alojados en edificios de propiedad de terceras partes independientes.
Los ordenadores y routers utilizan las tablas de enrutamiento para dirigir los paquetes IP entre las máquinas conectadas localmente. Las tablas pueden ser construidos de forma manual o automáticamente a través de DHCP para un equipo individual o un protocolo de enrutamiento para los routers de sí mismos. En un solo homed situaciones, una ruta por defecto por lo general apunta hacia "arriba" hacia un ISP proporciona el transporte. De más alto nivel de los ISP utilizan el Border Gateway Protocol para solucionar rutas de acceso a un determinado rango de direcciones IP a través de las complejas conexiones de la Internet global.
Buscadores
Un buscador se define como el sistema informático que indexa archivos almacenados en servidores web cuando se solicita información sobre algún tema. Por medio de palabras clave, se realiza la exploración y el buscador muestra una lista de direcciones con los temas relacionados. Existen diferentes formas de clasificar los buscadores según el proceso de sondeo que realizan. La clasificación más frecuente los divide en: índices o directorios temáticos, motores de búsqueda y metabuscadores.
PROTOCOLOS
IP
El campo de dirección IP: Dirección del equipo;el campo de máscara de subred: una máscara de subred le permite al protocolo IP establecer la parte de la dirección IP que se relaciona con la red;el campo de pasarela predeterminada: le permite al protocolo de Internet saber a qué equipo enviar un datagrama, si el equipo de destino no se encuentra en la red de área local.
TCP
Permite colocar los datagramas nuevamente en orden cuando vienen del protocolo IP.TCP permite que el monitoreo del flujo de los datos y así evita la saturación de la red.TCP permite que los datos se formen en segmentos de longitud variada para "entregarlos" al protocolo IP.TCP permite multiplexar los datos, es decir, que la información que viene de diferentes fuentes (por ejemplo, aplicaciones) en la misma línea pueda circular simultáneamente.Por último, TCP permite comenzar y finalizar la comunicación amablemente.
HTML
El lenguaje HTML basa su filosofía de desarrollo en la referenciación. Para añadir un elemento externo a la página (imagen, vídeo, script, etc.), este no se incrusta directamente en el código de la página, sino que se hace una referencia a la ubicación de dicho elemento mediante texto. De este modo, la página web contiene sólo texto mientras que recae en el navegador web (interpretador del código) la tarea de unir todos los elementos y visualizar la página final. Al ser un estándar, HTML busca ser un lenguaje que permita que cualquier página web escrita en una determinada versión, pueda ser interpretada de la misma forma (estándar) por cualquier navegadores web actualizado.
